🛠️ En bref : faire passer des tuyaux d’eau dans une dalle béton
- ✅ Règle d’or : privilégier le passage sous la dalle, dans le hérisson, plutôt que dans le béton structurel.
- ✅ Fourreau obligatoire pour toute canalisation noyée dans la dalle. Enrobage béton ≥ 20 mm.
- ✅ Pente minimale de 3 cm par mètre pour les évacuations (PVC).
- ✅ Diamètres : 50 mm pour lavabo/douche, 100 mm pour collecteur principal, 100–120 mm pour WC.
- ✅ Test d’écoulement avant coulage, en grande quantité d’eau, impératif.
- ✅ Fixation : stabilisez gaines et tubes sur treillis soudé pour éviter qu’ils remontent.
- ✅ Étanchéité : dans un mur enterré ou un radier, prévoir une collerette ou un insert d’étanchéité.
Où faire passer les tuyaux : sous la dalle ou dans la dalle ?
La bonne pratique, confirmée par l’ensemble des professionnels, consiste à faire passer les canalisations d’eau sous la dalle de béton, dans le lit de pierres appelé hérisson. Cela facilite les réparations futures et évite d’affaiblir la structure. Le passage dans l’épaisseur de la dalle reste une solution de dernier recours, à réserver à des contraintes de hauteur ou de rénovation, et impose des précautions draconiennes.
Sous la dalle, dans le hérisson : la voie royale
Sur un terre-plein classique, le dallage repose sur un hérisson de pierrailles drainant. C’est dans cette couche que l’on installe les tuyaux d’évacuation en PVC. Une fois le réseau assemblé et testé, on coule la dalle par-dessus. Les avantages sont nombreux :
- 🔧 Accessibilité future : en cas de bouchon ou de fuite, il suffit de casser localement la chape, sans toucher à la structure.
- 📏 Respect facile des pentes : on peut caler les tuyaux avec des briques ou du sable pour garantir les 3 cm/m requis.
- 🧱 Absence de contrainte sur la dalle : pas de risque de fissuration lié à la dilatation différentielle.
- 🌊 Écoulement naturel : le lit de pierre offre un drainage passif autour des conduites.
La méthode est simple : après avoir tracé le parcours au sol, on dépose les tubes en PVC dans le hérisson déjà partiellement compacté, on les entoure d’un lit de sable 0/4 légèrement damé, puis on coule la dalle de béton. Le sable épouse la forme du tuyau et évite les points durs.
Dans la dalle : solution contrainte, mise en œuvre rigoureuse
Lorsque la hauteur sous plafond ou la configuration (rénovation sur plancher existant, dalle mince) ne permettent pas de loger les réseaux en dessous, on est parfois obligé de les incorporer dans l’épaisseur de la dalle. Dans ce cas, plusieurs règles s’imposent pour ne pas compromettre la solidité de l’ouvrage :
- ⚖️ Limiter le nombre et la section des réseaux : on évite les gaines de plus de 14-16 mm de diamètre dans la dalle porteuse.
- 🚫 Pas de chevauchement : deux réseaux superposés créent une surépaisseur et un point de faiblesse.
- 🪝 Fixation obligatoire : les gaines doivent être solidaires du treillis soudé (colliers plastiques) pour ne pas flotter pendant le coulage.
- 📐 Enrobage minimal de 20 mm de béton autour de chaque fourreau, mesuré depuis la génératrice du tube.
- 📦 Fourreau imposé pour toute canalisation passant dans la dalle, qu’il s’agisse d’eau froide, d’eau chaude ou d’évacuation.
Le guide de pose des canalisations PE (STRPEPP) et les documents techniques allemands WU rappellent que ces fourreaux doivent dépasser d’au moins 30 mm dans les pièces humides (10 mm ailleurs) par rapport au niveau du sol fini. L’objectif est de permettre un remplacement futur du tube intérieur sans casser la dalle.

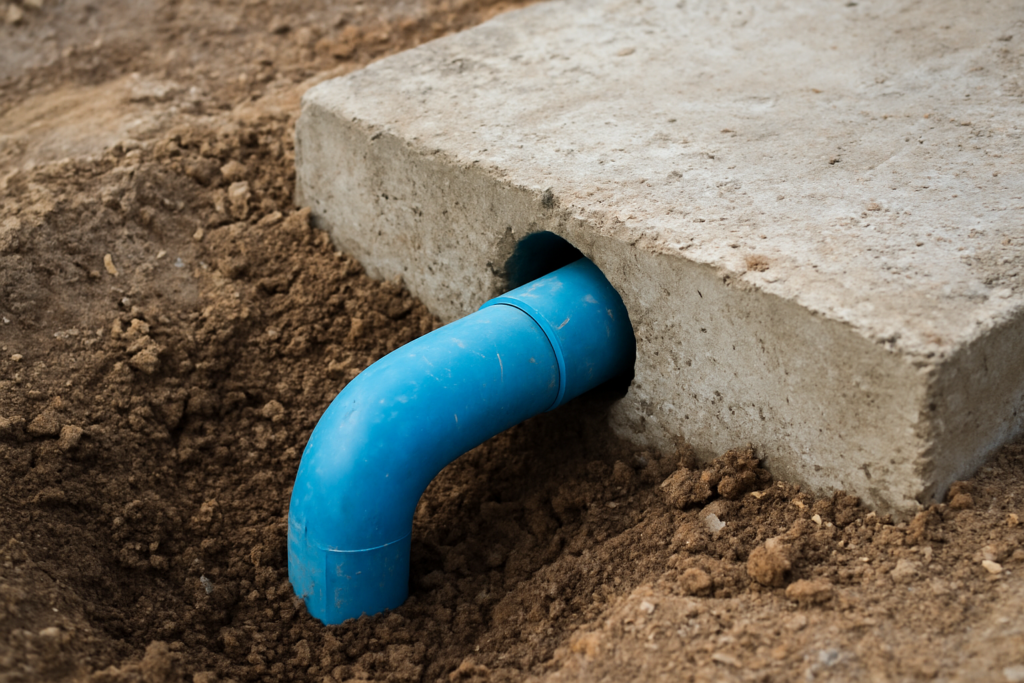

Quelles règles techniques sont incontournables ?
Les trois règles de base pour toute canalisation encastrée ou enterrée sous dalle sont : une pente d’au moins 3 cm par mètre pour les évacuations, un diamètre adapté à l’usage, et un enrobage de 20 mm minimum autour du fourreau. Sans cela, le réseau risque le bouchage chronique, la fissuration ou encore l’infiltration d’eau. Ces prescriptions ne sont pas des options : elles conditionnent la pérennité de la dalle et du réseau.
Pente des évacuations : le nerf de la guerre
Une pente insuffisante ralentit l’écoulement des eaux usées et favorise les dépôts. Une pente trop forte peut créer des siphons parasites. La valeur de référence, indiquée par tous les guides de rénovation et les notices DTU, est de 3 cm par mètre pour les canalisations d’eaux usées et d’eaux-vannes encastrées. Cela signifie que pour un tuyau de 4 mètres de long, la différence de niveau entre les deux extrémités doit être d’au moins 12 cm.
Pour contrôler cette pente lors de la pose, on peut utiliser une cale graduée sur un niveau à bulle, un niveau laser ou un simple fil tendu à l’horizontale au-dessus du tuyau. Mesurez la hauteur entre le fil et le tube aux deux bouts, la différence doit correspondre à 3% de la longueur.
Diamètres usuels : ne vous trompez pas
| Équipement | Diamètre PVC recommandé |
|---|---|
| Lavabo, bidet | Ø 30 ou 40 mm |
| Douche, baignoire, évier | Ø 40 ou 50 mm |
| Collecteur principal d’évacuation | Ø 100 mm |
| WC (eaux-vannes) | Ø 100 ou 120 mm |
Ces diamètres assurent un écoulement suffisant même en cas d’usage simultané. Pour le collecteur, ne descendez pas en dessous de 100 mm, quitte à surdimensionner légèrement pour éviter tout engorgement.
Enrobage béton et fourreaux : la protection mécanique
Dès qu’un tuyau (alimentation ou évacuation) traverse une dalle pleine, il doit être glissé dans un fourreau (gaine annelée TPC, tube PVC lisse, etc.). Ce fourreau assure plusieurs fonctions :
- 🛡️ Protection mécanique contre les chocs et les contraintes du béton.
- 🌡️ Absorption de la dilatation : le tube intérieur peut se dilater sans fissurer la dalle.
- 🔄 Remplacement possible : en cas de fuite, on tire le tube défectueux à travers le fourreau pour en passer un neuf sans démolir.
La distance entre la paroi extérieure du fourreau et la surface de la dalle brute doit être de 20 mm minimum en tout point (dessus, dessous, côtés). Les fourreaux qui traversent la dalle doivent par ailleurs déborder du sol fini : 30 mm dans les pièces humides (salle de bains, cuisine), 10 mm dans les autres pièces, pour empêcher les remontées d’eau par capillarité.
Comment préparer et poser les canalisations avant le coulage ?
La clé d’un réseau encastré réussi, c’est un montage à blanc minutieux suivi d’un test d’écoulement rigoureux avant de couler la moindre goutte de béton. Chaque étape – traçage, découpe, collage, test – est un rempart contre les mauvaises surprises. Passons-les en revue dans l’ordre.
1. Traçage au sol
Dessinez le parcours de chaque canalisation sur le sol brut (ou sur le film polyane si déjà posé) en indiquant les coudes, les piquages et les réservations pour les sorties d’appareils. Utilisez une bombe de marquage ou un simple plâtre. Vérifiez les distances avec les cloisons à venir et les contraintes aérauliques (VMC).
2. Mise en place des supports de cale
À l’aide de morceaux de brique, de parpaing ou de cales en plastique réglables, surélevez les tuyaux au-dessus du fond de fouille pour atteindre la hauteur voulue tout en respectant la pente. Les supports doivent être stables et bien répartis.
3. Assemblage PVC
Les tubes PVC pour évacuation se collent. La méthode est la suivante :
- 🔪 Coupez à la longueur désirée avec une scie à métaux fine, ébavurez l’intérieur et l’extérieur.
- 🧽 Dégraissez les deux faces à assembler avec un chiffon imbibé d’acétone ou de nettoyant PVC.
- 📜 Dépoli léger au papier abrasif fin pour favoriser l’accroche.
- 🖌️ À l’aide d’un pinceau, appliquez la colle PVC sur le tube mâle et dans l’emboîture femelle.
- ⏱️ Emboîtez immédiatement et maintenez la pression quelques secondes.
Assemblez tout le réseau à blanc (sans colle) pour contrôler les longueurs, les pentes et l’alignement, puis démontez et recollez définitivement après validation.
4. Test d’écoulement grandeur nature
Une fois la colle bien sèche, remplissez chaque canalisation avec de l’eau en grande quantité (au moins un seau d’eau par départ). Vérifiez que l’eau s’évacue sans ralentir, qu’aucune fuite n’apparaît au niveau des joints, et que le niveau baisse franchement dans tous les siphons de démonstration. Ce test est le seul moyen d’éviter de découvrir une contre-pente ou une fuite une fois le béton coulé.
Faut-il protéger les tuyaux dans la dalle avec un fourreau ?
Oui, toutes les canalisations traversant une dalle en béton doivent impérativement passer dans un fourreau. C’est une obligation technique rappelée par le guide STRPEPP et confirmée par l’ensemble des artisans sur le terrain. Le fourreau sert de barrière physique entre le tube et le béton, absorbant les dilatations et offrant une gaine technique pour un éventuel remplacement.
Sur les chantiers, la pratique la plus courante consiste à utiliser une gaine annelée TPC de couleur rouge ou bleue de diamètre suffisant pour laisser passer le tube d’eau avec un léger jeu. Par exemple, pour un tuyau en PER de diamètre 20 mm, on choisit une gaine de 32 ou 40 mm. Pour un PEHD de 25 mm, une gaine de 50 ou 63 mm est souvent retenue. Le surdimensionnement facilite le tirage ultérieur du tube et laisse un espace d’air qui isole thermiquement l’eau chaude.
N’oubliez pas que les fourreaux doivent être fixés au treillis soudé pour ne pas remonter lors du coulage. Sans cette précaution, ils ont tendance à flotter et à se rapprocher de la surface, créant des défauts d’enrobage qui fragilisent la dalle et peuvent entraîner des fissures.
Quelles spécificités pour l’alimentation en eau (froide et chaude) ?
Les canalisations d’alimentation en eau (PE, PER, multicouche) suivent les mêmes règles d’enrobage et de fourreau que les évacuations, avec une attention particulière à l’isolation thermique et à l’accessibilité des raccords mécaniques. Parce qu’elles sont sous pression, les conséquences d’une fuite sur une conduite noyée sont bien plus graves que sur un écoulement gravitaire.
Passage sous fourreau obligatoire
Dès lors qu’une canalisation d’alimentation (eau froide ou eau chaude sanitaire) traverse une dalle pleine, elle doit être placée sous fourreau, sans exception. Le fourreau assurera un chemin de fuite éventuel vers un point visible (le dépassement en sol fini) et permettra de changer le tube si nécessaire.
Étanchéité des traversées en milieu enterré
Lorsque la dalle fait office de radier étanche ou qu’un mur enterré est traversé, les systèmes de fourreau classiques ne suffisent pas à empêcher les infiltrations d’eau ou de gaz (radon, méthane). Il faut alors intégrer une collerette d’étanchéité en élastomère ou un insert moulé dans le béton, placé dans le coffrage avant le coulage. Ces pièces, conformes aux directives WU, garantissent une étanchéité de type « réservoir blanc », c’est-à-dire sans défaut. Si malgré tout une fuite apparaît, on peut injecter un mastic spécifique à travers le fourreau pour rétablir l’étanchéité.
Quelles sont les erreurs à éviter absolument ?
Les erreurs les plus fréquentes sur un chantier de dalle sont la pente insuffisante, l’absence de fourreau, le non-test avant coulage et l’oubli de fixation des gaines. Voici la liste noire à garder en tête pour éviter de transformer votre dalle en piège à eau.
- ❌ Noyer les tuyaux dans le béton sans fourreau : toute réparation impliquera de casser la dalle structurelle, avec coûts élevés.
- ❌ Pente inférieure à 3 cm/m : les bouchons seront quasi inévitables, et le débouchage très difficile.
- ❌ Superposer les réseaux : deux gaines l’une sur l’autre créent un point dur où la dalle est amincie.
- ❌ Ne pas fixer les gaines au treillis : elles remontent au vibrage et l’enrobage devient insuffisant.
- ❌ Oublier de tester les écoulements : une fois le béton coulé, une contre-pente ou un joint mal collé ne se rattrapent plus.
- ❌ Utiliser des coudes trop brusques : privilégier des courbes à 45° ou des coudes à grand rayon pour ne pas freiner l’écoulement.
⚠️ Le saviez-vous ? Dans une dalle de 12 cm d’épaisseur, une gaine de 50 mm non accrochée peut remonter de 3 à 4 cm pendant le coulage et se retrouver à fleur de béton. Une fois la dalle sèche, tout le monde croit que l’enrobage est bon… jusqu’à la première fissure.
Vidéo de chantier : pose des évacuations avant coulage
Cette vidéo illustre parfaitement la mise en place des évacuations PVC dans le hérisson, le contrôle des pentes, le positionnement du treillis soudé et le ferraillage juste avant le coulage de la dalle. On y voit aussi l’attention portée aux réservations pour les sorties sanitaires.
✨ Mon verdict
Faire passer des tuyaux d’eau dans une dalle béton n’est pas sorcier, mais exige une préparation méthodique et un respect absolu des pentes et des enrobages. La priorité reste de loger les canalisations sous la dalle, dans un matelas de sable et de pierres concassées, pour ne pas compromettre la solidité de l’ouvrage et garder une possibilité d’intervention ultérieure.
Si les contraintes de hauteur vous obligent à incorporer le réseau dans la dalle, imposez-vous trois réflexes : fourreau systématique pour chaque tube, fixation au treillis avant coulage, et test d’écoulement à l’eau avant de sceller définitivement. Une pente de 3 cm/m reste votre meilleure alliée anti-bouchons ; un diamètre de collecteur de 100 mm minimum évite les engorgements ; et l’étanchéité des traversées de radier se traite avec des inserts adaptés.
En clair, mieux vaut passer une heure de plus à caler parfaitement ses tuyaux et à vérifier son réseau à blanc que de devoir attaquer au marteau-piqueur une dalle toute neuve. Et vous, avez-vous déjà intégré des canalisations dans une dalle pleine ? Quelle astuce de chantier vous a sauvé la mise ? Venez partager votre expérience en commentaire, elle servira à toute la communauté.
🙋 FAQ – Passage de tuyaux d’eau dans une dalle béton
Peut-on couler du béton directement sur des tuyaux PVC sans fourreau ?
Non, cela est fortement déconseillé et contraire aux règles de l’art. Un tuyau noyé directement dans la dalle sans fourreau est soumis aux contraintes de dilatation du béton, ce qui peut provoquer des fissures ou écraser la canalisation. De plus, en cas de fuite, il sera impossible de réparer sans casser la dalle. La technique conforme consiste à placer le tube dans un fourreau (gaine TPC ou autre) et à respecter un enrobage de béton de 20 mm minimum autour du fourreau. Cette obligation s’applique aussi bien aux évacuations qu’aux alimentations en eau. Voir le guide de pose des canalisations PE pour le détail des prescriptions.
Quelle pente pour une canalisation d’évacuation encastrée dans une dalle ?
La pente minimale est de 3 cm par mètre (3 %). Cette valeur s’applique aux eaux usées (lavabo, douche, évier) et aux eaux-vannes (WC). Une pente plus faible entraîne un risque élevé de bouchons, car les matières solides ne sont pas suffisamment entraînées. En pratique, on mesure la différence de hauteur entre les deux extrémités du tuyau : pour 3 mètres de longueur, l’écart doit être d’au moins 9 cm. Les guides de rénovation comme Reno Info Maison rappellent l’importance de réaliser un test à l’eau avant de couler le béton pour vérifier que l’écoulement se fait sans stagnation.
Quel diamètre de gaine pour passer un tuyau d’eau dans une dalle béton ?
Le diamètre de la gaine doit être au moins une fois et demie celui du tube intérieur pour permettre le passage et un éventuel remplacement. Par exemple : une gaine de 32 ou 40 mm pour un tube PER de 20 mm, une gaine de 50 ou 63 mm pour un PEHD de 25 mm. Les artisans sur les forums comme Astuce Bricolage recommandent de ne pas descendre en dessous de 40 mm internes pour les alimentations, afin de faciliter le tirage et de ménager un espace d’air isolant autour de la conduite d’eau chaude.
Comment rendre étanche un passage de tuyau dans un radier enterré ?
Pour une traversée de radier ou de mur enterré devant rester étanche à l’eau et au gaz (radon, méthane), une simple gaine ne suffit pas. Il faut intégrer au coffrage, avant bétonnage, une collerette d’étanchéité ou un insert d’étanchéité spécialement conçu pour les ouvrages en béton. Ces éléments, conformes aux directives WU (ouvrages étanches à l’eau), sont disponibles chez des fabricants comme Mastertec. En cas d’infiltration constatée après coup, un mastic d’étanchéité peut être injecté à travers l’espace annulaire du fourreau pour rétablir l’étanchéité.
Est-il obligatoire de tester les canalisations avant de couler la dalle ?
Oui, et c’est l’étape la plus importante de la mise en œuvre. Une fois le réseau assemblé et collé, il faut impérativement effectuer un essai d’écoulement en grande quantité d’eau avant de couler le béton. Pour cela, on remplit chaque départ (lavabo, douche, WC) avec plusieurs litres d’eau et on vérifie que l’eau s’évacue rapidement et sans fuite au niveau des joints. Un test à l’eau est bien plus fiable qu’un simple contrôle visuel et permet de repérer une contre-pente ou un raccord mal collé. Cette précaution est soulignée par tous les guides pratiques, notamment sur Travauxbeton.fr.
