🔍 L’essentiel pour réussir le passage de tuyaux PVC sous une dalle béton
- Emplacement idéal : toujours dans le hérisson, sous la dalle, jamais dans l’épaisseur du béton.
- Pente incontournable : minimum 2 à 3 cm par mètre pour garantir un écoulement sans bouchage.
- Diamètres standards : 40–50 mm pour lavabo/douche, 80–100 mm pour collecteur, 100 mm pour WC.
- Protection obligatoire : lit de sable, gaine ou mousse de désolidarisation pour éviter les fuites et la casse.
- Test avant coulage : faire un essai à l’eau pour valider l’étanchéité et la pente réelle.
- Fixation solide : les tuyaux doivent être immobilisés avant le bétonnage (sable compacté, fers à béton).
Pourquoi placer les tuyaux PVC sous la dalle plutôt que dedans ?

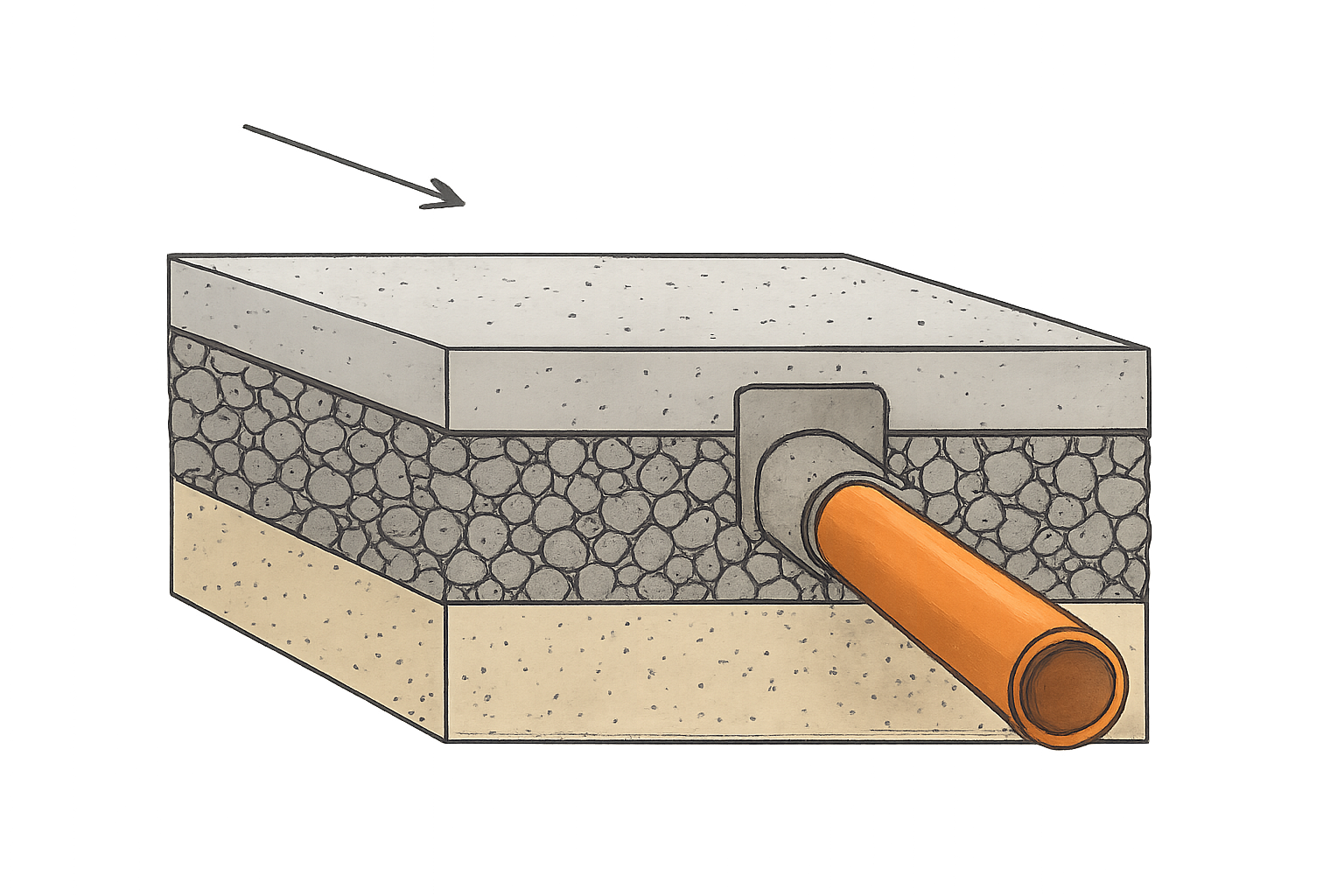

La règle d’or, confirmée par tous les pros de la maçonnerie et de la plomberie, est de faire passer vos canalisations sous la dalle, dans la couche de hérisson, et non dans le béton lui-même. Cela permet d’éviter trois problèmes majeurs : l’affaiblissement de la structure porteuse, l’écrasement des tubes sous la pression du béton et la complexité d’une réparation ultérieure.
Quand on construit une maison ou qu’on aménage un sous-sol, on distingue deux types de dalles :
- Dalle sur terre-plein avec hérisson : un lit de pierres concassées ou de gravillons est mis en place sous la dalle. C’est dans ce lit poreux que l’on pose les tuyaux d’évacuation. Ils restent accessibles par le dessus avant coulage, et bien protégés par le sable qui les entoure.
- Dalle autoporteuse (sur vide sanitaire ou étage) : ici, aucun hérisson n’est présent. Le passage sous la dalle est plus complexe et doit être confié à un professionnel, car le réseau doit être suspendu ou intégré dans un coffrage perdu.
En 2026, les guides de pose et les retours de chantier confirment que l’enfouissement des canalisations directement dans le béton est une mauvaise pratique, sauf cas très particulier (petit diamètre sur une courte longueur, en position basse, avec une pente parfaitement maîtrisée). Même dans ces exceptions, il faut prévoir une désolidarisation soignée pour anticiper les dilatations thermiques.
Quelle pente respecter pour une évacuation enterrée sous dalle ?
Une évacuation par gravité enterrée a besoin d’une pente régulière d’au moins 2 cm par mètre, l’idéal se situant autour de 3 cm/m. Cette valeur est reprise par les DTU et par les fabricants de tubes PVC : en dessous de 1 cm/m, les eaux stagnent et les boues se déposent ; au-dessus de 5 cm/m, le liquide s’écoule trop vite et les solides restent en arrière.
Pour réussir cette pente dès la pose :
- Tracez au sol le parcours exact des canalisations en vous basant sur le plan de vos appareils sanitaires.
- Utilisez un niveau laser ou un niveau à bulle avec un repère de pente collé sur le tube. Le bon vieux cordeau tendu entre une hauteur de départ et une hauteur d’arrivée reste très fiable.
- Calez les tuyaux avec des briques, des piquets ou du sable compacté réglé à la pente désirée. Ce calage doit être stable avant remblai.
Une canalisation d’évacuation sous dalle est parfois longue : la différence de hauteur entre le point de départ et le point de sortie peut alors devenir significative. Si votre pente est trop forte, vous risquez de sortir hors du hérisson en partie haute. Anticipez ce calcul en amont : pour 5 mètres à 3 cm/m, il faut déjà 15 cm de dénivelé. Restez entre 2 et 3 cm/m, c’est le bon compromis.
Quels diamètres choisir pour chaque type d’évacuation ?
Le choix du diamètre dépend de l’appareil à raccorder, et il ne faut surtout pas surdimensionner. Un tuyau trop gros dans lequel passent seulement quelques litres d’eau favorise les dépôts et les bouchons. Les diamètres recommandés par la profession en 2026 sont :
| Appareil sanitaire | Diamètre PVC (mm) |
|---|---|
| Lavabo, bidet | 30 – 40 |
| Douche, baignoire, évier | 40 – 50 |
| Machine à laver, lave-vaisselle | 40 – 50 |
| Collecteur principal eaux usées | 80 – 100 |
| WC à sortie horizontale | 100 (voire 120 si plusieurs WC) |
Pour un réseau sous dalle, évitez aussi les réductions brutales de diamètre dans le sens de l’écoulement. Les piquages se font toujours avec une culotte (Y) plutôt qu’un T simple, pour ne pas créer de zone de stagnation.
Comment protéger les canalisations dans le béton ou le hérisson ?
La protection des tuyaux PVC sous dalle repose sur un lit de sable et un enrobage soigneux, complété si besoin par une gaine ou une mousse. Le but : empêcher les cailloux pointus de percer la paroi, éviter la transmission des mouvements de la dalle, et limiter les pertes de chaleur pour les réseaux d’eau chaude.
Les étapes clés d’une bonne protection :
- ✅ Lit de pose en sable : déposez 5 à 10 cm de sable bien réglé et compacté sous les tuyaux. Cela amortit les tassements.
- ✅ Enrobage : recouvrez intégralement les tubes avec du sable avant de remblayer ou de couler la dalle. Aucun gravillon ne doit toucher le PVC.
- ✅ Gaine annelée ou gaine PVC rigide : pour les arrivées d’eau, on utilise souvent du PER glissé dans une gaine rouge ou bleue. Pour les évacuations, une gaine de protection peut empêcher les frottements et les micro-fissures à long terme.
- ✅ Mousse de désolidarisation : dans les rares cas où un tuyau doit traverser la dalle (faible épaisseur de béton), enveloppez-le d’une bande de mousse avant de couler. Cela absorbe la dilatation et évite la fissuration du béton autour du tube.
Pensez aussi à laisser du béton entre chaque tuyau si vous en posez plusieurs côte à côte ; un groupement trop serré affaiblit la résistance mécanique du dallage.
Poser et fixer les tuyaux avant le coulage : les étapes
Avant de couler le béton, vous devez tracer, couper, assembler à blanc, coller puis immobiliser chaque canalisation. Une erreur de fixation et c’est tout le réseau qui peut remonter ou se décaler lors du coulage, créant contrepentes et fuites.
Tracé et découpe
Commencez par reporter sur le sol le parcours exact des évacuations en vous basant sur le plan des sanitaires. Positionnez les tubes sur le tracé, mesurez, marquez au feutre et coupez à la scie à métaux ou au coupe-tube plastique. Ébavurez soigneusement les bords pour un collage parfait.
Montage à blanc et collage
Faites un assemblage complet sans colle pour vérifier les alignements, les pentes et la hauteur de chaque sortie. Ensuite, démontez, nettoyez et dégraissez les emboîtures. Appliquez la colle spéciale PVC (type tangit) sur chaque raccord et tube, puis emboîtez immédiatement en respectant les repères de profondeur. L’étanchéité du réseau tient à la qualité de cet encollage, alors ne lésinez pas sur le soin.
Fixation contre la poussée du béton
C’est une étape souvent négligée. Pour éviter que les tuyaux ne flottent lors du coulage, immobilisez-les solidement :
- Calage par sable compacté tout autour du tube.
- Utilisation de barres métalliques ou de fers à béton de 8 mm enfoncés dans le sol et plaqués contre le tuyau.
- Fixation aux éventuelles armatures de la dalle si elles sont déjà en place.
Test d’étanchéité et précautions finales avant coulage
Avant de refermer définitivement les tranchées, un essai à l’eau grandeur nature est indispensable. Remplissez chaque bac, douche, ou directement le tuyau à l’aide d’un tuyau d’arrosage, et laissez couler plusieurs dizaines de litres. Observez tous les raccords, vérifiez la vitesse d’écoulement et l’absence de flaque stagnante.
Pendant le chantier, pensez à boucher les extrémités des canalisations (bouchons PVC) pour empêcher tout gravat ou coulure de béton de tomber dedans. C’est un petit geste qui vous évitera bien des déconvenues au moment de la mise en service.
Toujours prévoir une ventilation primaire (évent de chute) pour les eaux vannes, sans cela les siphons se videront et les odeurs remonteront. Cette colonne part généralement du collecteur principal et sort en toiture.
Réparer ou modifier un réseau PVC sous dalle : est-ce vraiment possible ?
Oui, c’est possible, mais cela implique souvent de casser la dalle localement. Les retours d’expérience montrent qu’un tuyau cassé ou mal posé sous une dalle béton peut être réparé, mais le chantier est lourd : burinage, découpe soignée de la zone endommagée, remplacement du tronçon, test, puis réparation de la dalle.
Avant d’en arriver là, mieux vaut donc soigner la pose initiale. Si vous devez intervenir sur un réseau existant, voici le type d’opération que l’on peut réaliser :
Dans cette vidéo très pratique, on suit le remplacement d’une évacuation de machine à laver dans un plancher béton. Elle montre bien que même avec un accès réduit, une modification propre est envisageable, à condition de respecter les règles de pente et de désolidarisation.
💡 À savoir : une saignée dans une dalle autoporteuse peut compromettre sa résistance. Si vous devez creuser une dalle de ce type, faites appel à un bureau d’études ou à un maçon expérimenté pour vérifier le ferraillage et la faisabilité.
Les erreurs les plus fréquentes à éviter
L’expérience de centaines de chantiers recensés sur les forums et les groupes de bricolage en 2026 met en lumière quelques pièges classiques :
- 🚫 Oublier la pente ou la faire décroître : certaines canalisations finissent avec une contre-pente, synonyme de bouchons garantis.
- 🚫 Utiliser un T simple au lieu d’une culotte pour le raccordement de deux évacuations sous dalle : l’écoulement turbulent crée un bouchon à moyen terme.
- 🚫 Surdimensionner les diamètres : un WC avec une évacuation en 120 mm, ça peut sembler « prévoyant », mais cela ralentit l’effet de chasse et favorise la formation de dépôts.
- 🚫 Négliger la désolidarisation dans la traversée de la dalle : le béton adhère au PVC, les dilatations différentes provoquent des fissures qui se répercutent sur le carrelage.
- 🚫 Couler le béton sans avoir testé l’étanchéité : une fuite sous dalle, c’est l’assurance de travaux longs et coûteux.
Quand faut-il vraiment faire appel à un professionnel ?
Même les bricoleurs aguerris ont intérêt à confier le réseau sous dalle à un pro dans certaines situations. Le passage de canalisations dans une dalle autoporteuse (sur vide sanitaire ou sur étage) nécessite des études précises et une mise en œuvre qui ne laisse pas de place à l’improvisation. De même, si vous devez traverser une dalle existante pour modifier une évacuation, la découpe et la reprise du ferraillage sont des opérations délicates.
En rénovation lourde, lorsque l’accès au hérisson n’est plus possible, on peut faire appel à un plombier spécialisé en rénovation qui saura poser une évacuation suspendue en sous-face de dalle, ou réaliser une saignée sécurisée.
✨ Mon verdict
En 2026, faire passer des tuyaux PVC sous une dalle béton n’a plus rien d’un mystère. La clé du succès tient en 4 règles simples :
- Restez dans le hérisson : c’est l’emplacement idéal, réparable et meilleur pour la résistance de la dalle.
- Donnez de la pente, ni trop ni trop peu : 2 à 3 cm par mètre, c’est le bon rythme pour emmener les eaux usées sans encombre.
- Protégez vos canalisations avec du sable et, au besoin, une gaine ou une mousse. C’est un petit investissement pour éviter de gros soucis.
- Testez, testez, testez avant de couler ce béton ! Un seau d’eau vaut mieux qu’une déception.
Mon conseil personnel : même si vous êtes habile de vos mains, préparez un plan au propre avec toutes les cotes, les diamètres et les pentes, et faites vérifier votre montage à blanc par un regard extérieur. Un œil neuf repère souvent une contre-pente qu’on ne voit plus soi-même.
Et vous, avez-vous déjà dû poser ou réparer une évacuation enterrée ? Quels ont été vos plus gros pièges ? Racontez-moi tout en commentaire, je suis curieuse de connaître vos expériences !
