Plomberie sous dalle béton : ce qu’il faut retenir en un clin d’œil
- Les canalisations d’évacuation (PVC) passent dans le hérisson ou la sous-couche, jamais noyées directement dans le béton.
- La pente idéale pour les eaux usées est de 2 à 3 cm par mètre pour éviter bouchons et dépôts.
- Les tubes PER pour l’eau chaude ou froide doivent être gainés et sans raccord mécanique dans la dalle.
- Seuls les assemblages collés (PVC) ou soudés (métal) sont autorisés dans les zones inaccessibles (DTU 60.11).
- En cas de fuite, la réparation impose souvent de casser la dalle : anticiper, c’est éviter de lourds travaux.
Quand on fait construire ou qu’on rénove une maison de plain-pied, on se retrouve vite face à une question centrale : comment faire passer mes tuyaux d’eau et d’évacuation sans dénaturer mon intérieur ? La plomberie sous dalle de béton est une technique très répandue, mais qui exige de la rigueur. Suivez-moi, je vous explique tout, sans détour.
Où faire passer exactement les canalisations sous une dalle ?

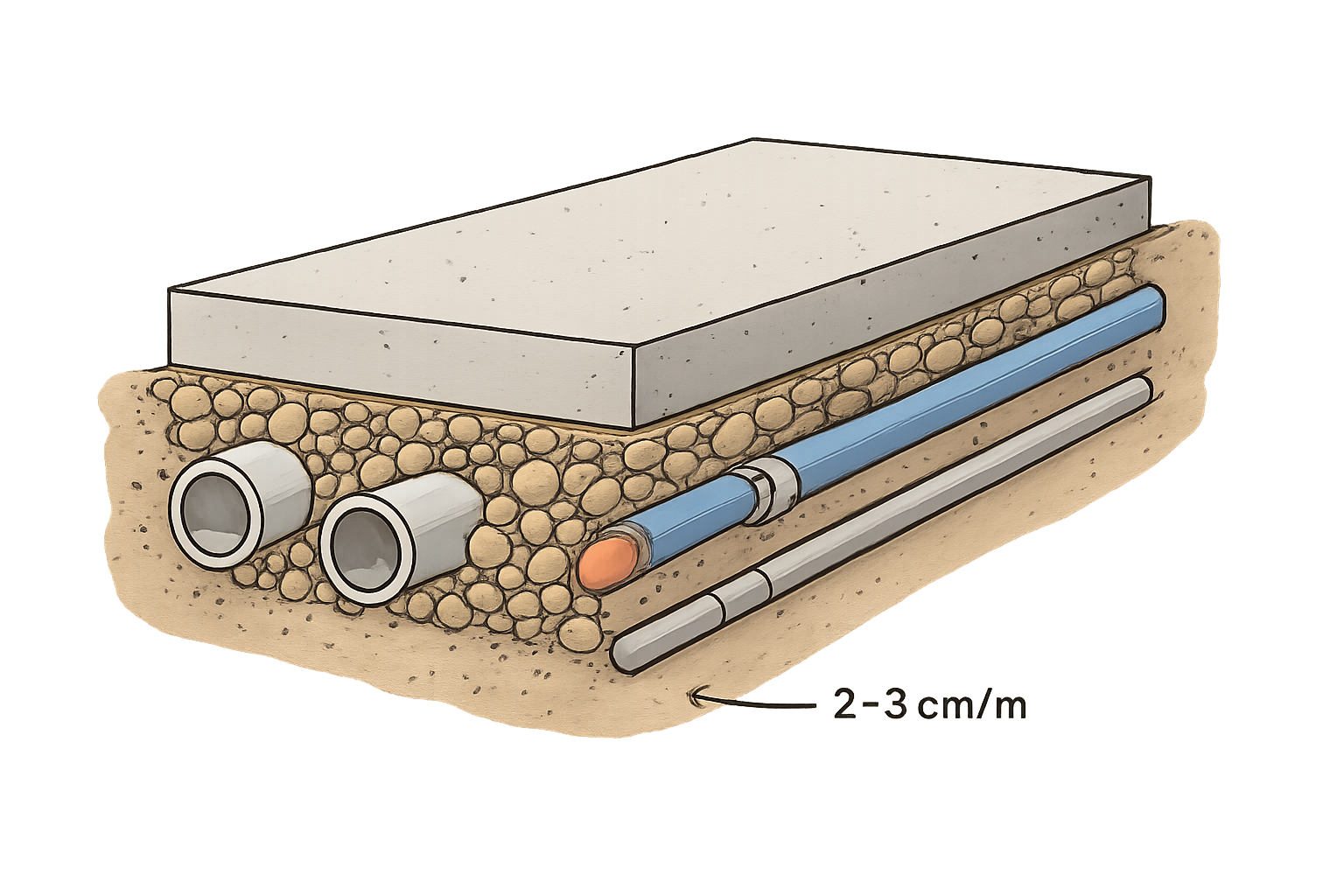

Les canalisations se placent dans le hérisson (lit de pierres concassées) ou la sous-couche granulaire, sous la dalle de béton, et non pas noyées directement dans le béton structurel.
Dans une maison sur terre-plein, la dalle repose sur un hérisson ventilé de cailloux et une couche de sable ou gravillons. C’est là que l’on dispose les tuyaux d’évacuation en PVC et les alimentations en eau.
Pour une dalle autoporteuse (étage ou vide sanitaire), l’intégration de canalisations dans l’épaisseur est bien plus délicate et doit être validée par un bureau d’études.
- Dallage non armé : eau froide et évacuations sous le dallage uniquement ; eau chaude interdite dessous.
- Dallage armé : eau froide possible dans ou sous la dalle, eau chaude incorporée seulement si elle est dans la dalle (pas dessous).
En clair, le passage tuyau eau dans dalle béton n’est jamais laissé au hasard : il obéit à des règles d’enrobage minimales (recouvrement ≥ 1 fois le diamètre, minimum 5 cm) et le diamètre du tuyau ne doit pas dépasser 1/5 de l’épaisseur de la dalle.
Quelle pente respecter pour une évacuation sous dalle ?
La pente minimale recommandée est de 2 à 3 cm par mètre (2 % à 3 %) pour garantir un écoulement efficace et limiter les risques de bouchage.
Une pente trop faible (moins de 2 cm/m) ne permet pas aux matières de bien s’évacuer. À l’inverse, une pente trop forte (>5 cm/m) fait filer l’eau plus vite que les solides, qui se déposent alors au fond des canalisations.
- 🧱 Canalisation principale d’évacuation : diamètre 100 mm minimum, pente de 3 cm/m.
- 🚿 Branchements de lavabo, douche, évier : pente de 2 à 3 cm/m en diamètre 40 ou 50 mm.
- 🚽 WC : raccordement direct au collecteur avec une pente d’au moins 2 cm/m.
Quand on pose soi-même, l’astuce est de tracer le parcours à l’avance et d’utiliser un niveau laser pour vérifier la régularité de la pente sur toute la longueur.
Quels matériaux choisir pour l’alimentation et l’évacuation ?
Pour les évacuations, le PVC rigide est la norme ; pour l’alimentation, le PER gainé est le plus adapté sous dalle, à condition de ne jamais laisser de raccord mécanique inaccessible.
Évacuation des eaux usées et pluviales
- PVC pression ou évacuation (selon usage) : résistant, léger, facile à coller.
- Collecteur principal en Ø 100 mm, branchements secondaires en Ø 40 ou 50 mm.
- Raccords collés obligatoires en zone non accessible (DTU 60.11).
Alimentation eau froide et eau chaude
- PER (polyéthylène réticulé) : souple, réduit les raccords, disponible en gaines de couleur (rouge pour l’eau chaude, bleu pour le froid).
- Cuivre ou acier : peu recommandés sous dalle en neuf car difficiles à gainer et sensibles à la corrosion.
- Les tubes doivent être protégés par un fourreau (gaine annelée) pour éviter tout contact direct avec le béton.
Comment protéger et gainer les tuyaux sous une dalle ?
Chaque canalisation traversant ou passant sous une dalle doit être insérée dans une gaine de protection (fourreau) et posée sur un lit de sable ou de matériaux fins pour éviter frottements et corrosion.
Voici la check-list de mise en œuvre validée par les pros :
- 📐 Fond de fouille dressé : sable ou terre fine damée sur 10 cm pour que le tuyau repose uniformément.
- 🛡️ Gaine annelée (fourreau) obligatoire pour les tubes PER et recommandée pour les évacuations PVC si le sol est agressif.
- ⬆️ Remblayage soigné : sable fin jusqu’à 20 cm au-dessus de la canalisation avant de reboucher avec les matériaux tout-venant.
- 🔗 Aucun raccord mécanique sous la dalle : seulement soudures ou collages définitifs.
Attention : le treillis soudé de la dalle ne doit jamais servir de support aux tuyaux. Ces derniers sont placés dans le hérisson, pas accrochés à l’armature.
Peut-on mettre des raccords sous la dalle ? Ce que dit la norme
Non, aucun raccord mécanique (serti, vissé, à compression) ne doit être inaccessible sous une dalle. Seuls les assemblages soudés (cuivre, acier) ou collés (PVC) sont tolérés dans ces zones.
La règle est inscrite dans le DTU 60.11 : « Tous les raccords doivent rester accessibles, sauf assemblages définitifs. » Concrètement :
- PVC : coller les raccords avec une colle adaptée, jamais de joint mécanique.
- PER : utiliser des longueurs continues depuis le collecteur jusqu’au point de puisage, sans raccord intermédiaire dans la dalle.
- Cuivre : les soudures sont autorisées, mais le PER gainé reste plus simple.
Sur les forums, les professionnels sont unanimes : un raccord PER serti noyé dans le béton, c’est un gros risque de fuite difficile à localiser et contraire aux règles de l’art.
Quels sont les avantages réels de la plomberie sous dalle ?
Le principal atout est l’esthétique et le gain d’espace : aucune canalisation apparente ne vient gâcher la décoration de la salle de bain, de la cuisine ou des couloirs.
- 🔹 Adapté aux maisons sans vide sanitaire ni sous-sol.
- 🔹 Simplifie l’aménagement intérieur : plus besoin de coffrages disgracieux.
- 🔹 Réduction des nuisances sonores : les tuyaux gainés dans le sol sont moins bruyants.
- 🔹 Bonne protection mécanique une fois la dalle coulée.
Quels sont les inconvénients et risques majeurs ?
Le risque numéro un reste l’inaccessibilité en cas de fuite : une réparation sous dalle impose de casser le béton, de rechercher la fuite, puis de refaire la dalle et le revêtement de sol.
Autres points noirs :
- 💧 Difficulté de localisation de la fuite : l’eau peut cheminer le long d’une gaine et ressortir à plusieurs mètres de la fissure.
- 🔨 Réparation lourde : démolition locale, terrassement, repose des tuyaux, reprise béton et carrelage.
- 📏 Non-respect des pentes = dysfonctionnements à répétition (bouchons, remontées d’odeurs).
- ⚠️ Eau chaude interdite sous un dallage non armé, ce qui peut poser problème si on veut installer une douche ou une cuisine éloignée du ballon.
Une fuite sur du PER sous dalle, même minime, peut rester invisible pendant des mois. Un internaute racontait sur un forum avoir retrouvé de l’eau au niveau de son chauffe-eau alors que la fuite se situait 8 mètres plus loin, sous la cuisine : l’eau avait voyagé dans le fourreau.
Comment se déroule une installation complète en neuf ?
L’installation suit un ordre précis : compactage du terre-plein, pose des conduits dans le hérisson, vérification des pentes, gainage, puis coulage de la dalle.
Voici les étapes clés :
- Étude du plan de plomberie : position des appareils, tracés les plus directs.
- Compactage du fond de forme et mise en place du hérisson (20 à 30 cm de pierres).
- Façonnage des tranchées dans le hérisson pour accueillir les canalisations.
- Pose des évacuations PVC : respect de la pente, collage des raccords, test d’étanchéité.
- Mise en place des alimentations PER gainées, sans raccord dans la zone coulée.
- Lit de pose et remblai en sable autour des tuyaux, puis remblaiement général.
- Pose du treillis soudé (si armé) en veillant à ne pas le fixer aux canalisations.
- Coulage de la dalle béton et contrôle des réservations (sorties de sol).
Pour un passage tuyau eau dans dalle béton ponctuel (ex. terrasse ou traversée de mur enterré), on peut ouvrir une saignée à la meuleuse, placer un tuyau PE gainé dans un lit de sable, et reboucher au mortier. Cette technique est bien illustrée dans des tutoriels vidéo.
Comment réparer une fuite sous dalle sans tout casser ?
La réparation commence toujours par une détection précise à l’aide de caméras, gaz traceur ou détecteurs électromagnétiques, avant d’ouvrir la dalle à l’endroit exact de la fuite.
Les méthodes utilisées par les spécialistes :
- 🔍 Caméra d’inspection : introduite dans le conduit pour visualiser la fissure.
- 🎯 Gaz traceur (hydrogène/azote) : injecté dans la canalisation, il remonte à travers la dalle et est détecté en surface.
- 🎤 Détection acoustique : amplifie le bruit de la fuite pour localiser le point précis.
Une fois la zone identifiée, on procède à une ouverture localisée de la dalle avec un marteau piqueur, on remplace le tronçon défectueux (de préférence sans raccord), on refait un lit de sable et on recoule le béton.
Dans le cas d’un PER gainé, l’astuce des professionnels consiste parfois à retirer le tube fuyard de sa gaine et à en insérer un nouveau sans toucher à la dalle, si la gaine est droite et accessible aux deux extrémités.
Sous dalle, vide sanitaire ou apparent : quel est le meilleur choix ?
Le meilleur compromis dépend du budget, du type de terrain et de la facilité d’entretien souhaitée : la plomberie sous dalle séduit par son côté discret, tandis que le vide sanitaire offre une accessibilité totale.
| Solution | Avantages | Inconvénients |
|---|---|---|
| Sous dalle / terre-plein | Esthétique, gain d’espace, idéal plain-pied | Fuites difficiles à détecter/réparer, normes strictes |
| Vide sanitaire / sous-sol | Accessibilité parfaite, modifications aisées | Surcoût de construction, hauteur supérieure |
| Réseau apparent / goulottes | Accessibilité maximale, facile à modifier | Moins esthétique, nécessite coffrage ou doublage |
En 2026, la tendance est aux maisons performantes avec vide sanitaire ventilé, qui protège à la fois la dalle et les réseaux. Mais pour un budget serré en zone non inondable, la dalle sur terre-plein bien exécutée reste une solution fiable.
🎬 Exemple en vidéo : faire passer un tuyau sous une dalle existante
Voici un tutoriel pratique montrant comment ouvrir proprement une saignée sous une dalle pour y glisser un tuyau gainé, sans abîmer toute la surface.
Check-list pour un projet de plomberie sous dalle sans accroc
Avant de couler le moindre béton, voici une petite liste de vérification à partager avec votre plombier :
- ✅ Plan de plomberie validé avec un professionnel ou un bureau d’études.
- ✅ Pentes des évacuations contrôlées au laser (2-3 cm/m).
- ✅ Tuyaux PER gainés sur toute leur longueur sous dalle, sans raccord.
- ✅ Raccords PVC collés avec une colle adaptée.
- ✅ Aucun raccord mécanique (sertissage, compression) enterré ou noyé.
- ✅ Eau chaude uniquement sous dalle armée, jamais sous dallage non armé.
- ✅ Test de pression et test d’écoulement avant coulage de la dalle.
Ce que préconisent les professionnels en 2026
Les règles d’or édictées par la FFB et les plombiers expérimentés pour un passage tuyau eau dans dalle béton réussi restent les mêmes depuis des années, avec une exigence renforcée sur les gaines de protection et l’absence totale de raccords mécaniques enterrés.
Les points de consensus :
- Ne jamais noyer de raccords mécaniques dans une dalle pleine.
- Toujours gainer le PER et les alimentations.
- Préférer un collecteur unique d’évacuation plutôt que des réseaux multiples.
- Réaliser un test de mise en pression avant bétonnage.
- Faire appel à un plombier qualifié pour les projets complexes (gaz, forte densité).
✨ Mon verdict
La plomberie sous dalle, c’est un peu le pari de l’invisible : séduisant au quotidien, mais exigeant lors de la mise en œuvre. Personnellement, je conseille cette solution pour une maison neuve sur terre-plein uniquement si le plan de plomberie est simple, bien pensé, et réalisé par un pro qui respecte les normes à la lettre.
Les trois commandements à retenir ? Zéro raccord mécanique enterré, pente à 2-3 cm/m, et gaine de protection obligatoire sur toutes les alimentations. Si ces trois règles sont respectées, vous mettez toutes les chances de votre côté pour éviter de casser votre beau carrelage dans dix ans.
En revanche, si votre budget le permet, un petit vide sanitaire reste le choix le plus sage : c’est la tranquillité assurée et la possibilité d’intervenir facilement en cas de pépin. Et en 2026, on ne construit plus vraiment sans penser à l’entretien et à la durabilité.
Et vous, avez-vous déjà eu une expérience avec des canalisations sous dalle ? Bonne ou mauvaise surprise ? Racontez-moi tout en commentaire ! 👇
Questions fréquentes sur la plomberie sous dalle
Quel type de tuyau est obligatoire sous une dalle en béton ?
Sous une dalle, on utilise généralement du PVC rigide pour les évacuations (eaux usées, pluviales) et du PER gainé pour les alimentations en eau froide et chaude. Le PER est privilégié car il peut être posé sans raccord mécanique sur de grandes longueurs. Les raccords PVC doivent être collés, et les tubes PER doivent impérativement être protégés par une gaine annelée (fourreau) pour éviter tout contact avec le béton. Les normes professionnelles (DTU 60.11) imposent l’absence de raccords mécaniques accessibles sous la dalle. En savoir plus sur les normes : FFB – Règles de mise en œuvre.
Est-il obligatoire de gainer les tuyaux PER sous une dalle ?
Oui, c’est une règle incontournable. Les tubes PER doivent être placés dans un fourreau annelé (gaine rouge pour l’eau chaude, bleue pour l’eau froide). Cette gaine remplit plusieurs fonctions : elle protège le tuyau du contact direct avec le béton (qui peut être corrosif), facilite un éventuel remplacement du tube sans casser la dalle (si la gaine est droite et accessible), et évite que les mouvements de la dalle n’abîment la canalisation. Comme l’explique le site Plomberie-sanitaire.net, ne jamais noyer un PER nu dans le béton est un point crucial pour une installation durable.
Quelle pente faut-il pour un tuyau d’évacuation sous une dalle ?
Les professionnels préconisent une pente de 2 à 3 cm par mètre. À 2 cm/m, on assure une évacuation correcte des eaux usées. À 3 cm/m, on renforce l’efficacité pour les collecteurs principaux de diamètre 100 mm. Il ne faut surtout pas descendre en dessous de 2 cm/m, sous peine de bouchons récurrents, ni dépasser 5 cm/m pour éviter que l’eau ne s’écoule trop vite et laisse des dépôts solides. Pour plus d’information, le guide de Reno Info Maison détaille ces préconisations.
Comment trouver une fuite sous une dalle sans casser tout le carrelage ?
Il existe plusieurs techniques de localisation non destructives : la caméra d’inspection (passée dans le conduit), le gaz traceur (un mélange hydrogène/azote injecté dans le tuyau qui remonte à travers la dalle et est détecté en surface), ou la détection acoustique (amplification du bruit de fuite). Ces méthodes permettent d’identifier précisément la zone à ouvrir. Elles sont souvent utilisées par des entreprises spécialisées en recherche de fuite. Un exemple de méthode par caméra est montré sur la chaîne YouTube spécialisée.
Peut-on passer une canalisation de gaz sous une dalle en béton ?
Oui, mais avec des précautions maximales : la canalisation gaz doit être placée dans un fourreau continu et étanche, posée sur un lit de sable, et en respectant une distance de sécurité avec les autres réseaux. Les règles professionnelles imposent que le fourreau dépasse de la dalle des deux côtés et soit accessible pour vérification. Ce type d’installation est très réglementé et doit être impérativement réalisé par un professionnel qualifié gaz. La FFB a publié des fiches détaillées sur le sujet.
