Réseaux sous dallage : ce qu’il faut retenir en 30 secondes
Les canalisations sous dallage concernent l’eau froide, les évacuations, parfois l’électricité ou le gaz, et obéissent à des règles strictes avant le coulage d’une dalle béton. Le non‑respect des DTU 13.3, 60.1 ou 60.11 engage votre responsabilité décennale.
| Élément | Règle clé |
|---|---|
| Sous dalle non armée | Eau froide et évacuations possibles, eau chaude interdite |
| Sous dalle armée | Eau froide sous ou dans la dalle, eau chaude incorporée uniquement |
| Distance sous dalle | ≥ diamètre + 5 cm entre le haut du tuyau et la sous‑face du dallage |
| Enrobage dans dalle | ≥ 1× diamètre, avec un minimum de 5 cm ; diamètre ≤ 1/5 de l’épaisseur locale |
| Évacuations | Pente continue, pas de coude inaccessible, diamètre adapté aux DTU 60.1/60.11 |
Photos avant bétonnage et plan de recollement sont vos meilleurs alliés pour vos futurs dépannages.
Qu’est-ce qu’un réseau sous dallage, concrètement ?
Un réseau sous dallage désigne l’ensemble des canalisations (eau froide, évacuations d’eaux usées, parfois gaz, chauffage ou gaines électriques) qui circulent sous une dalle béton avant son coulage. Ces réseaux sont alors noyés dans le sol ou dans le corps même de la dalle, et deviennent inaccessibles une fois le chantier terminé. C’est pour cela que chaque geste compte et que des normes précises encadrent leur mise en œuvre.
En pratique, on parle de réseaux sous dallage pour tous les ouvrages qui nécessitent une dalle de rez‑de‑chaussée reposant sur le sol (terre‑plein), comme une maison individuelle, une extension, un garage ou un local technique. Le sujet est donc aussi bien l’affaire des plombiers, des maçons que des électriciens lorsqu’on y glisse des fourreaux.
Pourquoi faut-il absolument planifier ses réseaux avant le coulage ?
Parce qu’une fois la dalle coulée, il est impossible de modifier le tracé sans tout casser. La planification vise à éviter les croisements dangereux, à garantir une pente correcte pour les évacuations et à laisser les raccords mécaniques accessibles. Sans un plan clair, vous risquez des problèmes de contre‑pente, des engorgements, voire des fuites aux conséquences lourdes.
Sur le terrain, les professionnels insistent sur quatre réflexes simples :
- 🧾 Dessiner un plan à l’échelle avec tous les équipements (salle d’eau, cuisine, WC, machines) avant de tracer au sol.
- 📏 Vérifier les altitudes départ/arrivée pour calculer la pente minimale, surtout quand le regard de sortie est loin.
- 🚫 Limiter les croisements entre réseaux d’évacuation et alimentations, sous peine d’affaiblir l’enrobage en béton.
- 📷 Photographier abondamment chaque tranchée ouverte pour constituer un plan de recollement à archiver.
Ces quelques heures de préparation vous épargneront des dizaines d’heures de démolition plus tard.
Réseau sous dallage : les règles de l’art à connaître absolument
Les règles de l’art reposent principalement sur le NF DTU 13.3 (dallages) associé aux NF DTU 60.1 et 60.11 (évacuations). La FFB (Fédération Française du Bâtiment) les synthétise en distinguant nettement deux familles de dalles. Voici ce que vous devez respecter.
Sous un dallage non armé
- 🟦 Eau froide : autorisée sous le dallage, jamais dans le dallage.
- 🟥 Eau chaude : interdite sous et dans le dallage (elle ne peut pas être incorporée).
- 🟨 Autres fluides (gaz, électricité) : en fourreau sous le dallage, en respectant des distances de sécurité.
Sous un dallage armé
- 🟦 Eau froide : peut être placée dans ou sous le dallage, à condition de respecter les règles d’enrobage.
- 🟧 Eau chaude : peut être incorporée dans la dalle (pas sous) avec des prescriptions spécifiques.
- ⚠️ Coexistence de réseaux : dans certaines configurations, il est interdit de faire cohabiter librement câbles, autres canalisations ou fourreaux au même endroit.
Ces différences s’expliquent par la dilatation des matériaux et les risques de fissuration. L’eau chaude, en particulier, provoque des contraintes thermiques qu’un dallage non armé ne peut pas absorber correctement.
De manière plus concrète, la FFB fixe des distances d’enrobage minimales :

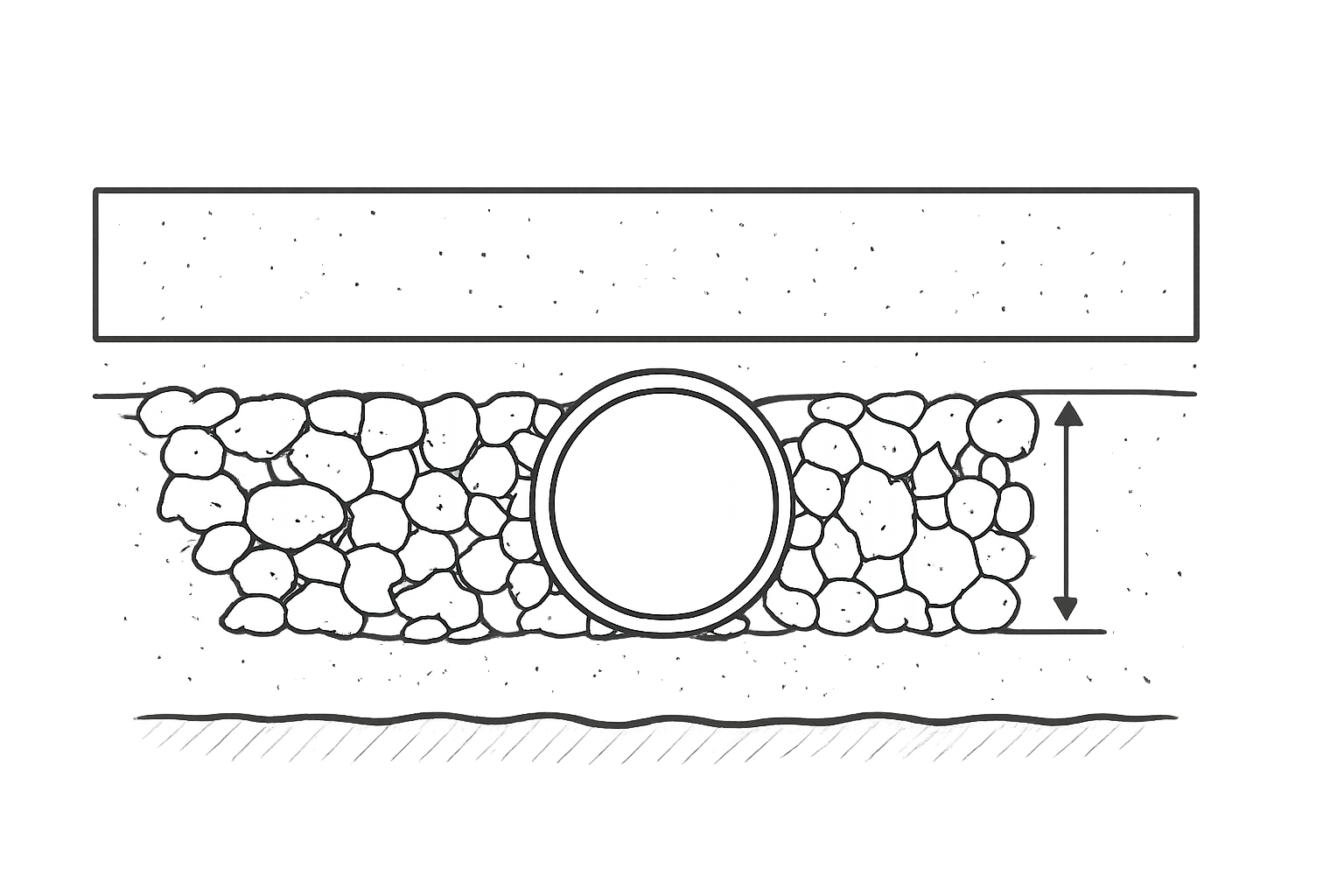

- Sous le dallage : la génératrice supérieure du tuyau doit se situer à au moins diamètre + 5 cm de la sous‑face de la dalle.
- Dans le dallage : le diamètre du tuyau ne doit pas dépasser 1/5 de l’épaisseur locale de la dalle, et l’enrobage en béton autour du tuyau doit être d’au moins une fois le diamètre, avec un minimum absolu de 5 cm.
- Traversées : un fourreau de réservation est obligatoire pour traverser la dalle ou le plancher ; il doit dépasser le niveau du sol fini de 3 cm au moins.
Ces valeurs ne sont pas négociables : elles garantissent la pérennité de l’installation et évitent qu’une canalisation ne se retrouve coincée et soumise à des charges excessives.
Dans la dalle ou sous la dalle : quel choix est le plus sûr ?
Le choix le plus sûr pour un particulier, dans la quasi‑totalité des cas, est de passer les réseaux sous la dalle plutôt que de les incorporer. La raison est simple : cela diminue les risques de désordre et facilite les réparations futures si vous avez laissé des regards de visite.
Les pros l’affirment en bon sens :
- 🔧 Incorporer un tuyau dans une dalle le rend quasi inaccessible sans buriner.
- 🧊 Une canalisation noyée subit les mouvements de la dalle (retrait, tassement, dilatation).
- 🧱 Le béton frais exerce une poussée qui peut déformer ou déplacer un tuyau mal calé.
Cependant, dans certaines configurations (dallage armé, chauffage par le sol, réseau d’eau chaude limité), la pose dans la dalle est autorisée, à condition de caler parfaitement les tuyaux, de respecter l’enrobage et de faire un essai d’étanchéité avant coulage. Les professionnels conseillent aussi de protéger les canalisations avec un matelas de sable ou un gravier fin avant de recouvrir de béton.
Sur les forums de chantier, le retour d’expérience est sans appel : mieux vaut prévoir un espace technique (vide sanitaire, sous‑sol partiel ou regards) pour croiser les réseaux en dehors de la zone coulée.
Évacuations sous dallage : les points de vigilance incontournables
Les évacuations d’eaux usées sous dallage imposent une pente régulière et suffisante, sans contre‑pente, et un cheminement droit avec le moins de coudes possible. C’est l’ennemi numéro un des chantiers mal préparés : une pente trop faible entraîne stagnation et engorgement ; une pente trop forte peut provoquer la désolidarisation des joints.
Selon les DTU 60.1 et 60.11, la pente minimale communément retenue pour une évacuation en PVC enterrée est de 1 cm par mètre pour un Ø 100, mais elle grimpe à 2 cm par mètre pour les petits diamètres (Ø 40 ou 50). Vérifiez toujours les prescriptions du fabricant et la configuration de votre terrain.
✅ Utilisez du PVC CR8 (résistance mécanique renforcée) pour la partie enterrée.
✅ Les raccords mécaniques (manchons, coudes collés) doivent rester accessibles ; privilégiez les raccords à emboîtement simple en ligne droite.
✅ Posez la canalisation sur un lit de gravier fin de 10 cm compacté, et remblayez avec du sable avant de recouvrir de gravillon.
✅ Faites un test d’écoulement en eau claire avant de tout reboucher.
Avant de sceller définitivement, marquez l’emplacement des tuyaux au sol avec de la peinture fluorescente et prenez des photos cotées. Ce geste tout bête vous évitera de perforer la dalle à l’aveugle la fois où vous voudrez fixer un élément au sol.
Eau chaude, chauffage et autres fluides : précautions supplémentaires
Dès qu’il ne s’agit plus uniquement d’eau froide ou d’évacuation, les précautions augmentent : l’eau chaude et les circuits de chauffage obéissent à des coefficients de dilatation qui imposent de prévoir des lyres de compensation ou des gaines techniques.
Pour les réseaux d’eau chaude sanitaire, rappelons que le dallage non armé les interdit purement et simplement. En dallage armé, ils doivent être incorporés (pas sous la dalle) et on utilise souvent un tube PER pré‑isolé glissé dans un fourreau. Le DTU 65.10 (planchers chauffants) peut aussi s’appliquer si le réseau alimente un chauffage au sol.
Le gaz, quant à lui, répond à un cadre réglementaire spécifique (arrêté du 2 août 1977 modifié) et exige une ventilation des fourreaux ainsi qu’une mise à la terre si la canalisation est métallique. L’électricité (gaines ICTA) peut transiter sous dalle à condition d’être sous fourreau étanche et à une distance minimale des canalisations d’eau, généralement 20 cm.
Conformité et garantie décennale : ce que vous risquez si vous improvisez
Si vous improvisez le tracé de vos réseaux sans respecter les DTU, vous engagez directement votre responsabilité décennale et celle de votre constructeur. En cas de sinistre (fuite sous dalle, dégât des eaux, affaissement localisé), l’expert d’assurance comparera la réalisation aux normes en vigueur.
Un site juridique spécialisé rappelle que la jurisprudence sanctionne systématiquement le non‑respect des règles de l’art, surtout lorsque le désordre porte sur des ouvrages inaccessibles. La FFB, elle, parle de « travaux dissimulés » pour lesquels la preuve photographique et le plan de recollement sont souvent les seuls éléments capables de démontrer une exécution conforme.
Pour les maisons vendues dans les dix ans, un diagnostic immobilier peut inclure un contrôle des réseaux enterrés, et la présence d’une installation non conforme peut bloquer une vente. Autant dire que prendre une heure pour lire le DTU 60.1 est un investissement rentable.
4 erreurs de débutant à ne plus jamais commettre
- 🧨 Croiser les tuyaux n’importe où : en extérieur de la dalle, prévoyez un regard de répartition qui évite les superpositions sous la dalle.
- 🫣 Oublier la pente d’une évacuation : un simple niveau laser suffit ; dans le doute, passez à 2 cm/m.
- 🪣 Remblayer directement avec de la terre caillouteuse : les cailloux poinçonnent le PVC ; utilisez d’abord du sable.
- 📵 Ne rien photographier : un smartphone et un mètre ruban dans le champ, c’est 2 minutes pour s’épargner des milliers d’euros de recherche de fuite.
✨ Mon verdict
Poser des réseaux sous dallage n’a rien d’insurmontable quand on a les bons repères. Voici les quatre points que je retiens pour un chantier sans mauvaise surprise.
1. Différencier dallage armé et non armé. Cette distinction conditionne tout : l’emplacement des canalisations, la nature des fluides autorisés et les distances d’enrobage. Avant même d’acheter un tuyau, identifiez le type de dalle prévu.
2. Toujours privilégier le passage sous la dalle. C’est l’option la plus robuste et la moins risquée pour l’entretien. Même en dallage armé, je préfère descendre la canalisation dans le sol bien préparé plutôt que de la bloquer dans le béton. Moins de contraintes, plus de tranquillité.
3. Accorder une attention maniaque à la pente des évacuations. Une pente mal calée, et c’est toute la famille qui subit des odeurs ou des refoulements pendant des années. Un niveau laser et une règle de maçon ne coûtent rien, le dégât des eaux coûte tout.
4. Documenter, documenter, documenter. Le plan de recollement et les photos sont la police d’assurance de votre réseau. Ils transforment un ouvrage invisible en ouvrage tracé et défendable. Gardez‑les dans le dossier de votre maison.
Alors, que vous soyez en train de concevoir une maison neuve ou de rénover une extension, souvenez‑vous qu’un réseau sous dallage bien pensé est un réseau qu’on oublie… mais qu’on peut retrouver si nécessaire. Et vous, avez‑vous déjà vécu une mésaventure avec un tuyau noyé dans le béton ? Racontez‑moi en commentaire, je suis curieuse de lire vos expériences de chantier.
❓ Questions fréquentes sur les réseaux sous dallage
Quelle pente respecter pour une évacuation sous dallage ?
La pente minimale pour une canalisation d’eaux usées en PVC de diamètre 100 mm est de 1 cm par mètre. Pour des diamètres plus petits (40 ou 50 mm), elle passe à 2 cm par mètre. Ces valeurs sont tirées du NF DTU 60.1 et des bonnes pratiques de chantier. La pente doit être régulière sur toute la longueur, sans contre‑pente, et le lit de pose en gravier fin assure un calage stable. Plus d’informations sur la réglementation dans le dossier technique du FMDF.
Peut-on passer de l’eau chaude dans une dalle en béton ?
Oui, mais uniquement dans un dallage armé et en prenant soin de compenser la dilatation thermique. L’eau chaude ne doit pas être placée sous un dallage non armé et doit impérativement être incorporée dans la dalle lorsqu’elle est autorisée. Le DTU 65.10 et les préconisations de la FFB encadrent ce type d’installation, notamment pour les planchers chauffants. En pratique, on utilise du PER pré‑isolé sous fourreau et on veille à ce que l’enrobage en béton reste suffisant. Consultez les règles techniques de la FFB pour les distances de mise en œuvre.
Faut-il mettre un fourreau aux canalisations sous dalle ?
Pour les traversées de dalle, un fourreau est obligatoire et doit dépasser de 3 cm au‑dessus du sol fini. Pour les canalisations sous dallage (hors traversée), le fourreau n’est pas imposé pour les tuyaux rigides comme le PVC pression, mais il reste fortement recommandé pour les tubes multicouches ou PER afin de permettre un retrait éventuel. Les gaines électriques (ICTA) sont, elles, toujours placées sous fourreau. La directive FFB précise les réservations nécessaires.
Comment réparer une fuite sous une dalle béton ?
La réparation est toujours délicate car la canalisation est inaccessible sans démolition. On privilégie d’abord la recherche de fuite par caméra endoscopique et gaz traceur. Si la fuite est confirmée, on découpe localement la dalle, on répare (généralement par manchon de réparation ou résine époxy) et on reconstitue l’étanchéité. Dans les cas extrêmes, on peut condamner le tronçon et tirer une nouvelle canalisation dans un fourreau prévu à cet effet. C’est pourquoi les pros insistent sur l’accessibilité des raccords et la prise de photos avant coulage.
Quelles normes DTU s’appliquent aux réseaux sous dallage ?
Les trois textes principaux sont le NF DTU 13.3 (dallages en béton), le NF DTU 60.1 (canalisations d’évacuation enterrées) et le NF DTU 60.11 (règles de calcul des évacuations). Selon les fluides, d’autres documents entrent en jeu : arrêté gaz pour le combustible, DTU 65.10 pour les planchers chauffants, et NF C 15‑100 pour les gaines électriques. La consultation de ces DTU est vivement conseillée avant d’engager les travaux, comme l’explique l’article synthèse du FMDF.
